StackedTireProfiler

3D Profilmesssystem für Reifenstapel

StackedTireProfiler

3D Profilmesssystem für Reifenstapel

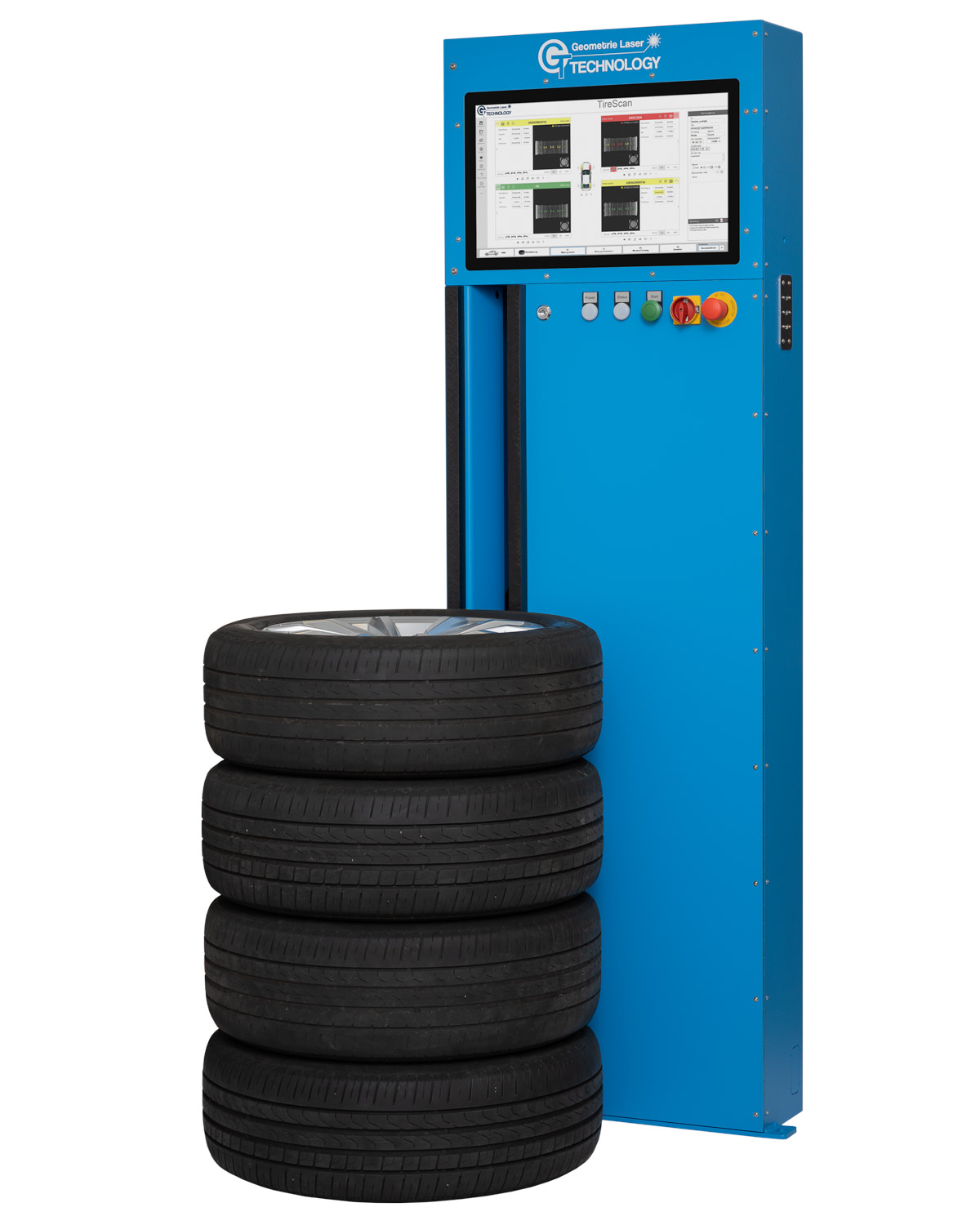

Bei dem StackedTireProfiler handelt es sich um ein stationäres, lasergestütztes 3D-Profilmesssystem, mit Hilfe dessen es möglich ist, die Profiltiefen sowie den Profilabrieb an Kompletträdern oder Reifen kontaktlos und automatisiert zu erfassen.

Aufgrund der Bauart, erlaubt das STP die Profilerfassung an mehreren aufeinander gestapelten Rädern oder Reifen. Im Anschluss an die Profilmessung analysiert die Auswertesoftware TireScan die erfassten Profile, zeigt automatisiert eventuell vorhandene Unregelmäßigkeiten am Reifenprofil an und gibt abschließend eine aussagekräftige Serviceempfehlung aus. Diese wird separat für jeden Reifen, als auch zusammenfassend für das gesamte Fahrzeug definiert.

Durch optional erhältliche Erweiterungen, ist es außerdem möglich, weitere Zustandsmerkmale von Rädern und Reifen, wie beispielsweise eine vorhandene Beschädigung der Reifenseitenwand, digital zu erfassen und zu dokumentieren.

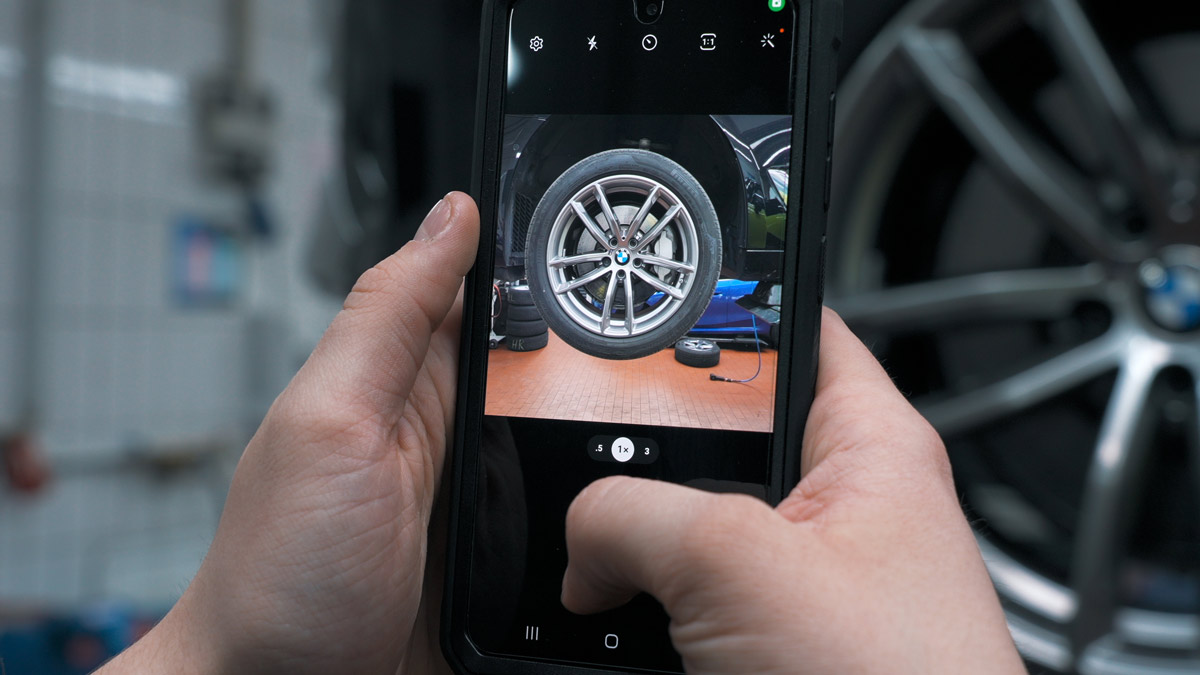

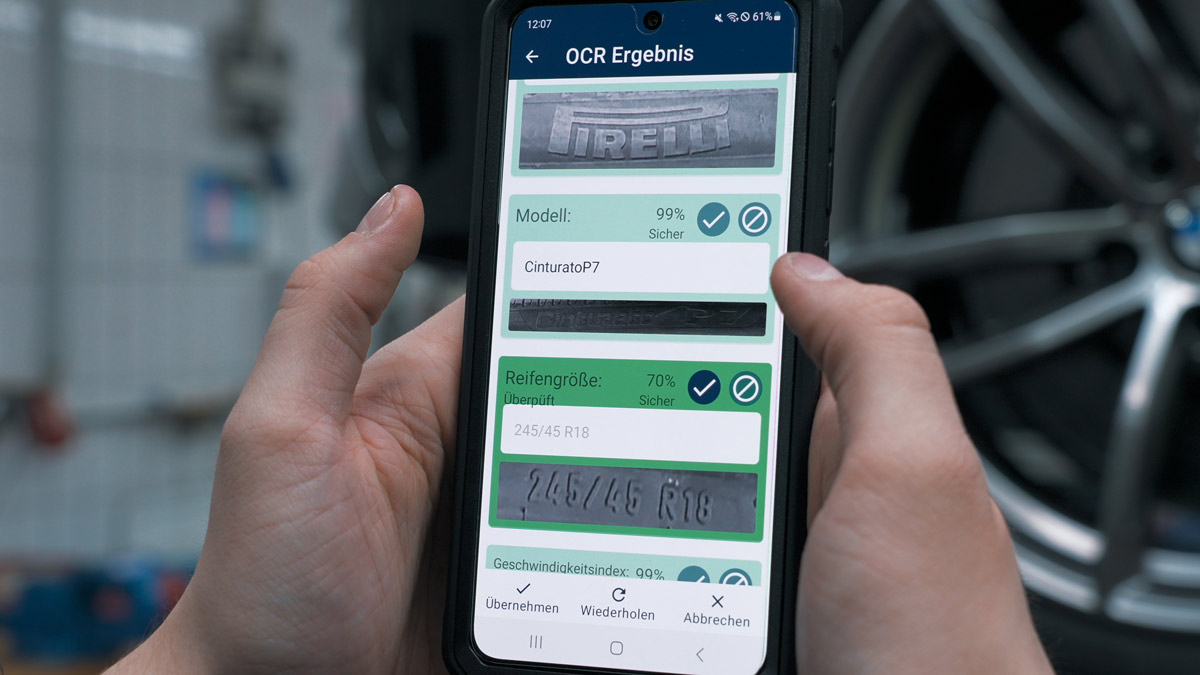

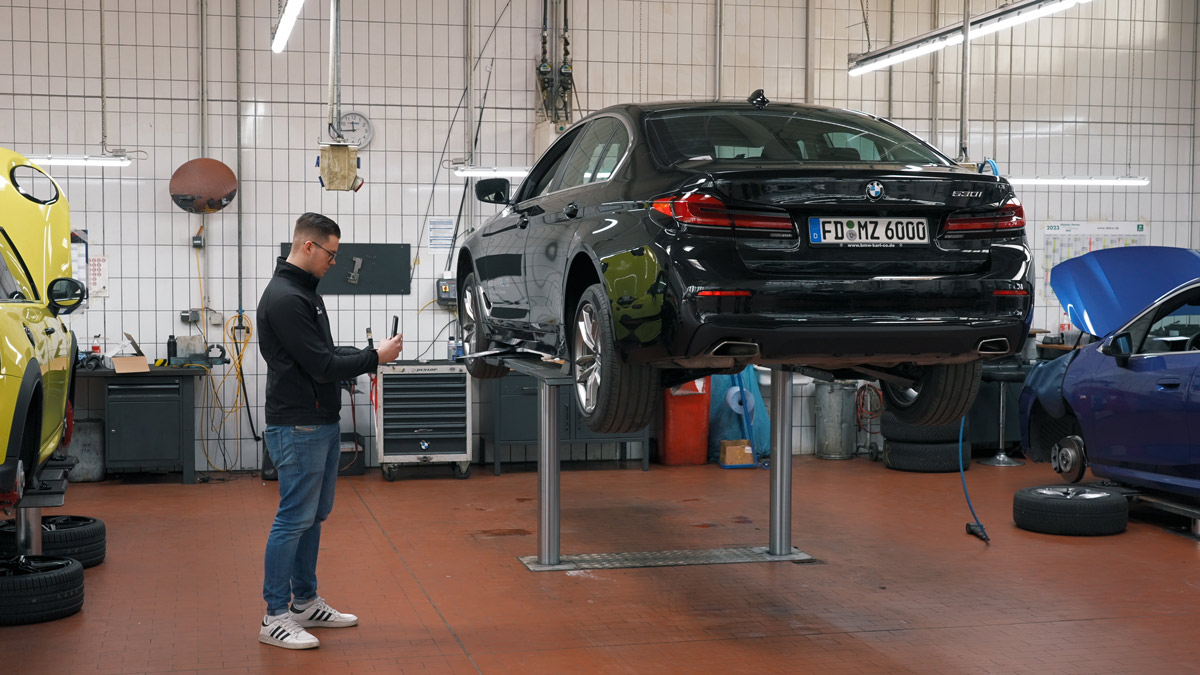

Weiterhin ermöglicht die Anwendung TireScanMobile, detaillierte Bildaufnahmen der einzelnen Rad- /Reifenkombinationen, sowie eine separate Erfassung der Reifeninformationen direkt am Fahrzeug. Dies gewährleistet eine komfortable und lückenlose Dokumentation der zu erfassenden Fahrzeugbereifungen.

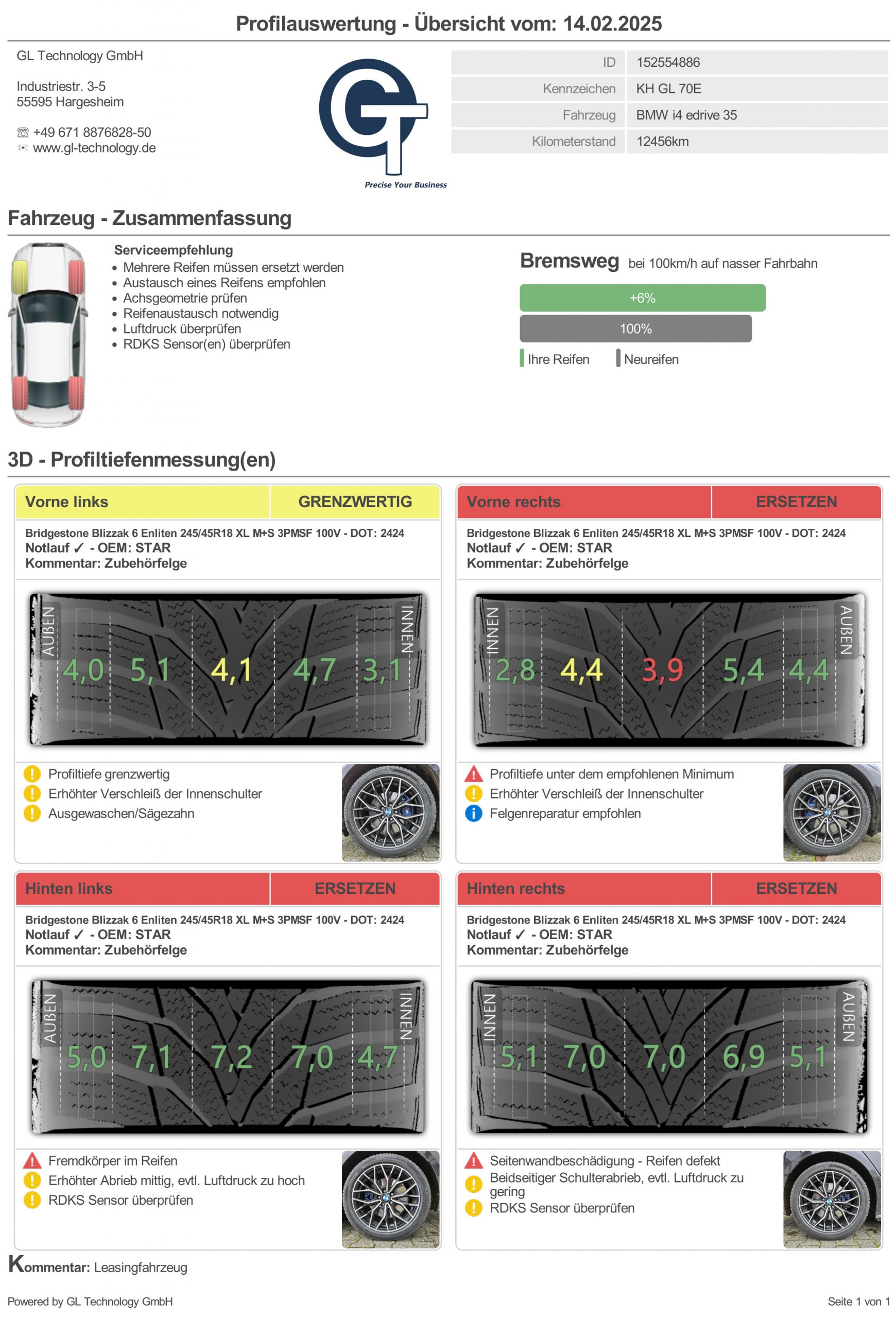

Abschließend werden die erlangten Informationen in Form eines PDF-Protokolls grafisch aufbereitet und übersichtlich sowie für jedermann leicht verständlich dargestellt. Hierbei nutzt die TireScan Auswertesoftware die bekannte Farbabstufung „Rot – Gelb – Grün“.

Die Grenzwerte der jeweiligen Abstufung kann dabei vom Anwender des STP frei definiert werden.

Neben der Möglichkeit die erlangten Messdaten lokal abzuspeichern, können aufgrund der anpassungsfähigen Schnittstelle der TireScan Software, die Messdaten zum Ende eines jeden Messvorgangs, komfortabel und automatisiert an ein vorhandenes Warenwirtschaftssystem weitergeleitet werden.

Das Fazit unserer Kunden gibt unserer Beschreibung des StackedTireProfiler recht.

Bereits nach einer kurzen Nutzungsdauer, berichten uns unsere Kunden, dass diese aufgrund der Zeitersparnis sowie der eindeutigen Messdaten, eine erhebliche Erleichterung des Arbeitsaufwands feststellen. Weiterhin kann, aufgrund der eindeutigen Messergebnisse und der daraus resultierenden Serviceempfehlungen, frühzeitig auf den notwendigen Austausch der Fahrzeugbereifung hingewiesen werden. Zudem lässt sich mit Hilfe des StackedTireProfiler eine größere Anzahl von Folgeaufträgen, wie beispielsweise eine Achsvermessungen, generieren.

StackedTireProfiler groß

Spezifikationen

  • Max. Höhe Reifenstapel: 1400 mm

  • Max. Profiltiefe: 50 mm

  • Messbreite: 80 mm

  • Scandauer: ~30 Sekunden

  • Format Exportdaten: XML / JPG / PDF

  • Laserklasse: 2 M / roter Linienlaser
